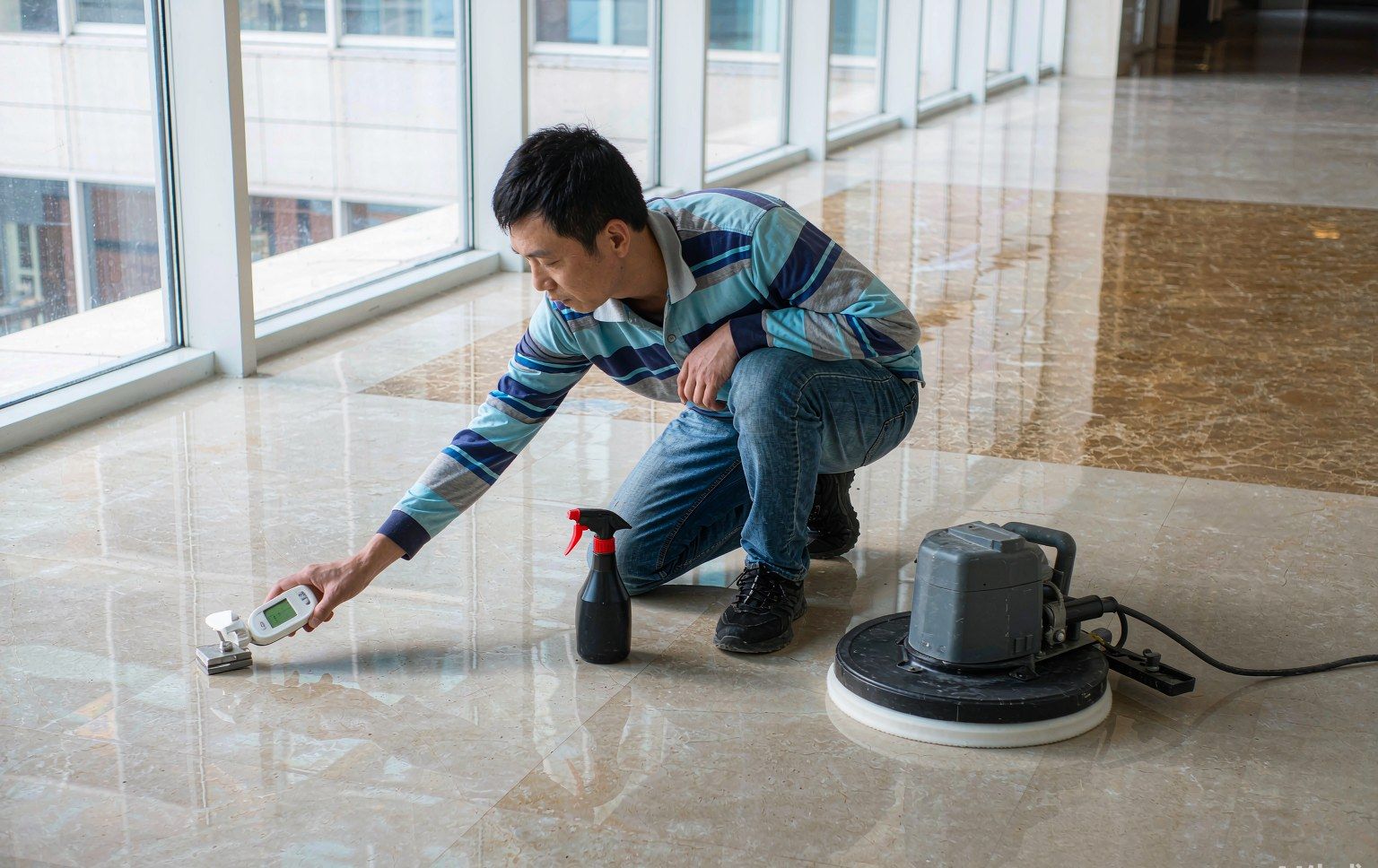

上海石材翻新后光泽度上不去怎么办？成因排查与提光工艺全解析

翻新做完，业主拿手电筒斜着一照，地面上一条条雾状的痕，光泽度仪打出来只有 58 度，而隔壁刚做过的大堂是 92 度。施工队说"大理石就是这个样子"，业主不信。这种场面在石材养护行业里几乎每周都在发生。

光泽度上不去，很少是单一原因。它通常是研磨、含水率、药剂、机器配重、环境温度几个环节里某一处没做透，被后道工序掩盖住了。上海鹏发石材翻新公司的做法是先做一次"分项排查"，把问题定位到具体工序，再决定是局部提光还是整体返工，而不是上来就重新结晶一遍。

一、先分清"不亮"属于哪一种表象

不同表象对应完全不同的成因，判断错了，越抛越糟：

• 整体发雾、像蒙了一层薄膜：多为结晶剂残留过量或抛光不匀，药剂没被完全抛干，结成一层雾状结晶膜。
• 局部发白、边界清晰：常见于药剂停留时间过长或地面有积水，局部过腐蚀；也可能是防护剂涂布不均。
• 迎光看有细密划痕、呈丝状反光：典型的磨片跳号，前道粗磨的划痕没被后道消除。
• 亮一阵又暗回去、伴随水痕：石材含水率偏高，水汽在抛光时顶出来，光亮度维持不住。
• 颜色发灰、抛不亮且手感发涩：石材表层已经粉化或曾经被酸性清洁剂腐蚀，需要磨掉变质层。

二、磨片跳号：八成问题出在这里

研磨的本质是用后一道磨料削掉前一道留下的划痕。50 目留下约 80 至 120 微米的划痕，150 目削到 40 微米左右，300 目削到 15 微米，500 目削到 8 微米，1000 目之后才进入 3 微米以内的抛光区间。中间跳过任何一道，深划痕就被压平在下面，表面看着平，反光却是散的。

常见的跳号组合是 50 直接到 300、300 直接到 1000，多见于赶工期的小面积施工。判断方法很简单：用强光手电与地面成 15 度角照射，缓慢移动，如果看到划痕方向与最后一道研磨方向不一致，说明前道残留。这时候唯一的解法是退回到跳号前的那一道重磨，没有化学办法可以弥补。

另一个容易被忽略的点是每道研磨的遍数。我们要求每道交叉研磨不少于 2 遍，走机速度每分钟 8 至 10 米，一块 1.5 平方米的区域大约需要 3 至 4 分钟。速度快一倍，效率看起来高了，实际磨削量只有一半。

三、含水率：看不见但决定成败的变量

大理石研磨后需要养护 24 至 48 小时才能结晶，这不是行业习惯，是物理条件。石材含水率高于 2% 时，抛光过程中水汽受热膨胀往外顶，结晶层无法与石面牢固结合，当时能抛出 85 度，两三天后回落到 60 度以下。

实测办法是用便携式石材含水率仪，每 20 平方米取 3 个点。上海梅雨季和地下室项目，含水率经常在 4% 以上，需要开工业除湿机连续处理 24 小时。赶工期强行结晶，返工成本远高于等待两天。

四、结晶与抛光环节的参数控制

结晶不是"药剂加得越多越亮"。以大理石晶面处理为例，我们的参数控制大致是：

• 机器转速：1500 至 1800 转每分钟，转速不足时药剂只铺不反应，转速过高则干得太快、容易烧盘。
• 配重：30 至 50 公斤。轻型单擦机做结晶，压力不够，光泽度通常卡在 70 度上不去，这是很多小型施工队的通病。
• 药剂用量：每平方米 8 至 12 克，分两次喷施，第一次薄涂起反应，第二次补足收光。
• 作业幅度：单块控制在 1.5 至 2 平方米，走 6 至 8 遍，直到药剂完全抛干、表面出现镜面反光再移位。
• 环境温度：15 至 35 摄氏度最合适。低于 10 度反应明显变慢，需要延长抛磨时间；高于 35 度或风口直吹，药剂几秒就干，容易留下白色粉末痕。

花岗岩不同，它硬度高、密实，普通大理石结晶粉基本无效，需要用花岗岩专用研磨浆配合金刚石树脂磨片，光泽度才能做到 85 度以上。用错体系是花岗岩抛不亮的首要原因。

五、石材本身的差异不能忽略

同样一套工艺，不同石材的结果差得很远。大理石莫氏硬度 3 至 4，质地软、易抛光，正常可以做到 90 至 95 度；花岗岩莫氏硬度 6 至 7，需要更高压力和专用磨料，通常做到 85 至 90 度；洞石、砂岩这类多孔材料，孔隙率高达 10% 以上，不做填孔处理，光泽度很难超过 70 度。

浅色软质大理石（如雅士白、爵士白）还有个特点：研磨时容易"烧糊"，磨片温度过高会导致局部泛黄，这种黄一旦产生，只能磨掉 0.2 毫米重新来。所以这类石材要降低转速、增加水量，宁可慢一点。

六、补救方案与费用

排查清楚之后，通常有三条路：

1. 局部提光：仅针对发雾、药剂残留、轻度划痕，用 1000 至 3000 目树脂磨片加抛光粉处理。费用 15 至 30 元每平方米，100 平方米当天完成，光泽度一般能提升 10 至 20 度。
2. 退号重磨：针对跳号导致的划痕残留，需退回 300 目或 500 目重新走一遍完整序列。费用 50 至 90 元每平方米，工期 1 至 2 天，能恢复到 85 度以上。
3. 整体返工：针对表层粉化、严重腐蚀或大面积烧糊，需要磨掉 0.3 至 0.5 毫米。费用 90 至 150 元每平方米，工期按面积递增，1000 平方米以上通常需要 4 至 6 天。

值得一提的是，返工前建议先做 2 平方米的样板段，用同一套工艺、同一批材料试抛，测出实际能达到的光泽度，再决定是否全场推进。这一步能避免很多扯皮。

常见问题

光泽度做到多少才算合格？行业里通常以 60 度为分界，60 度以下视为亚光，80 度以上可称镜面。合同里最好写明石材品种、检测点位和仪器型号，大理石大堂一般约定 85 度以上，花岗岩 80 度以上，走廊等人流密集区可适当降低到 75 度。

为什么刚做完很亮，一周后就暗了？多数是结晶层没有真正与石面结合，原因集中在含水率超标、药剂过量或抛磨不干。另一种情况是日常清洁用了强碱或含蜡清洁剂，把晶面层洗掉了。这种情况不需要返工，重新做一次晶面即可。

自己买结晶粉请保洁做，能省多少钱？材料成本确实只占报价的 15% 至 20%，但光泽度的差距主要在机器配重、转速和手法上。用 3 千瓦以下的轻型单擦机做结晶，即使药剂是同一品牌，光泽度通常也只有专业设备的一半。

石材表面有细小坑洞，会影响光泽度吗？会。直径 1 毫米以上的坑洞在反光时形成散射点，肉眼看到的就是"麻点"。这种情况需要先用云石胶或透明树脂补平，再研磨抛光，补胶后的区域颜色需要调色匹配，否则会出现明显补丁。

进口结晶剂一定比国产好吗？不一定。结晶效果更多取决于药剂与石材成分的匹配度。含氟、含硅体系的药剂适合硬度高的花岗岩，酸性结晶粉适合碳酸钙类大理石。用反了，再贵也做不出亮度。

光泽度是石材翻新最容易量化、也最容易被糊弄的指标。上海鹏发石材翻新公司从 1999 年开始做石材养护，配有便携式光泽度仪和含水率仪，可对已完工地面做第三方式复测，出具分区域的光泽度数据。上海全市（闵行、徐汇、普陀、嘉定、松江、浦东等）均可上门检测，电话 13916831811。
